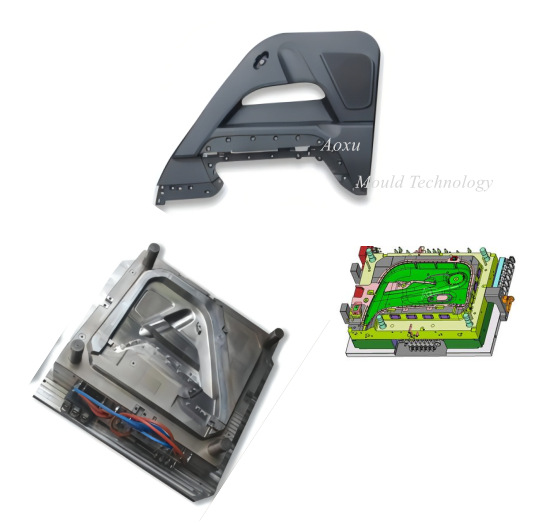

Forma na autodiel na panel dverí Toyota
Názov formy: Forma na panel dverí Toyota
Typ: automobilová vstrekovacia forma
Povrchová úprava jadra: Leštenie brúsnym papierom 600#
Výrobný materiál: PP EPDM
Povrchová úprava dutín: Dokončenie vzoru
Počet dutín: 1 x 1
Materiál jadra: LKM 738H
Oceľová základňa formy: 1045
Typ brány: Ventilová brána a okrajová brána
Materiál dutiny: LKM 738H
Vyhadzovací systém: vyhadzovací kolík zdvíhač vyhadzovacieho bloku
Materiál posúvača a zdvíhača H13 s tepelným spracovaním
Dodacia lehota pre T1: 60 dní
životnosť formy: 300 000 cyklov
Výplne dverí automobilov sú jednou z dôležitých častí interiérových dielov automobilov. Sú umiestnené na vnútornej strane dverí automobilu. Tento prípad je panel ľavých zadných dverí automobilu, ktorý sa používa na ilustráciu konštrukčných bodov a skúseností s formami vstrekovania panelov dverí automobilu.
Materiál panelov automobilových dverí je PP EPDM a miera zmrštenia je vo všeobecnosti 1,011. EPDM guma má vynikajúcu odolnosť voči ozónu, teplu a poveternostným vplyvom a môže zlepšiť elasticitu dverných panelov. Vonkajšie rozmery výplne dverí sú: 880 × 670,4 × 105,6 mm.
Ako dosiahnuť kvalitu kontroly foriem pre automatické diely?
1. Materiál formy Q/C
- Kontrola ocele formy (tvrdosť, detekcia chýb)
- Kontrola štandardných náhradných dielov foriem (tvrdosť, veľkosť, kontrola chýb)
2. Proces výroby foriem Q/C
Kontrola dizajnu dverových panelov (dizajn dielu, návrh formy, technický výkres formy)
Kontrola veľkosti každej časti formy po opracovaní podľa 2D výkresu
Testovanie formy (skontrolujte prevádzkový stav formy)
3.Skontrolujte
Pred odoslaním formy autodielov sa znova obráťte na požiadavku zákazníka.
