Auto diely Forma chladiča chladiča
Informácie o plesniach

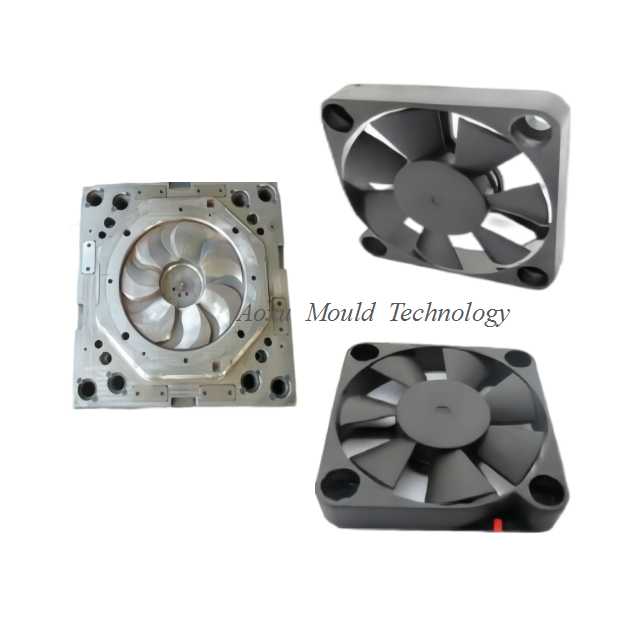

Názov produktu: Forma chladiaceho ventilátora chladiča automobilových dielov
Materiál produktu: PA
Oceľ jadra a dutín: 718
Tvrdosť ocele: HRC34-38
Štandard formy: DME
Číslo dutiny: 1
Vstrekovací systém: Point Gate
Vyhadzovací systém: Vyhadzovací kolík
Doba cyklu: 40 s
Dodacia lehota nástrojov: 60 dní
Životnosť formy: 800 000 výstrelov
Kľúčové body v dizajne formy automatického chladiaceho ventilátora
Po prvé, kľúčom plastovej lopatky ventilátora je udržať dynamickú rovnováhu, takže presnosť spracovania je veľmi dôležitá. Presnosť spracovania formy určuje kvalitu a presnosť neskorších produktov. Ak presnosť spracovania formy nezodpovedá dizajnu produktu, povedie to k veľkému počtu nákladov na opravu formy a plytvaniu surovinami. Okrem toho, podľa miery zmrštenia plastových materiálov stanovenej v štádiu návrhu formy, musí byť plne zvážený uhol ťahu formy, aby sa dosiahol dobrý efekt odformovania. Hrúbka steny nie je ani spôsobená konštrukciou lopatiek ventilátora a konštruktér formy by mal zvážiť, že dizajn nebude uvádzať na trh na forme. Nakoniec pri navrhovaní plastových ventilátorov treba zvážiť návrh výstuh.
